AWG是什么意思及AWG線徑對照表

文章出處：www.118by.com 作者：BCC 時間：2025-04-01 08:18:46 瀏覽量：返回上一頁

AWG是什么意思？

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

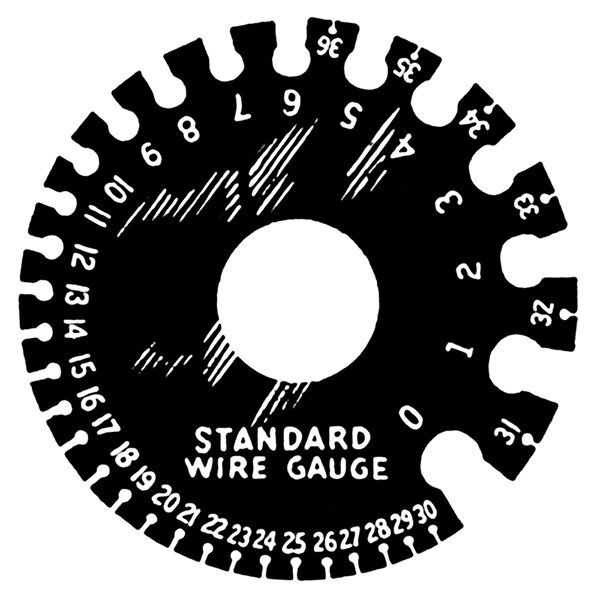

AWG概述圖

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過孔的等級越高，導線的直徑也就越小。

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。

橫截面積數據

一般，單線導體是根據直徑來決定線號的，而絞線是根據橫截面積來決定線號。

CANARE公司使用的導體線號如下表所示。另外，線號越大說明導體的橫截面積越小。

AWG 導體橫截面積（mm2）

AWG線徑對照表
AWG	外徑		截面積 (mm²)	電阻值 (Ohm/km)	AWG	外徑		截面積 (mm²)	電阻值 (Ohm/km)
AWG	公制mm	英制inch	截面積 (mm²)	電阻值 (Ohm/km)	AWG	公制mm	英制inch	截面積 (mm²)	電阻值 (Ohm/km)
4/0	11.68	0.46	107.22	0.17	22	0.643	0.0253	0.3247	54.3
3/0	10.40	0.4096	85.01	0.21	23	0.574	0.0226	0.2588	66.8
2/0	9.27	0.3648	67.43	0.26	24	0.511	0.0201	0.2047	89.4
1/0	8.25	0.3249	53.49	0.33	25	0.44	0.0179	0.1624	106
1	7.35	0.2893	42.41	0.42	26	0.404	0.0159	0.1281	143
2	6.54	0.2576	33.62	0.53	27	0.361	0.0142	0.1021	168
3	5.83	0.2294	26.67	0.66	28	0.32	0.0126	0.0804	227
4	5.19	0.2043	21.15	0.84	29	0.287	0.0113	0.0647	289
5	4.62	0.1819	16.77	1.06	30	0.254	0.0100	0.0507	361
6	4.11	0.1620	13.30	1.33	31	0.226	0.0089	0.0401	430
7	3.67	0.1443	10.55	1.68	32	0.203	0.0080	0.0316	583
8	3.26	0.1285	8.37	2.11	33	0.18	0.0071	0.0255	944
9	2.91	0.1144	6.63	2.67	34	0.16	0.0063	0.0201	956
10	2.59	0.1019	5.26	3.36	35	0.142	0.0056	0.0169	1,200
11	2.30	0.0907	4.17	4.24	36	0.127	0.0050	0.0127	1,530
12	2.05	0.0808	3.332	5.31	37	0.114	0.0045	0.0098	1,788
13	1.82	0.0720	2.627	6.69	38	0.102	0.0040	0.0081	2,400
14	1.63	0.0641	2.075	8.45	39	0.089	0.0035	0.0062	2,740
15	1.45	0.0571	1.646	10.6	40	0.079	0.0031	0.0049	4,080
16	1.29	0.0508	1.318	13.5	41	0.071	0.0028	0.0040	4,264
17	1.15	0.0453	1.026	16.3	42	0.064	0.0025	0.0032	6,300
18	1.02	0.0403	0.8107	21.4	43	0.056	0.0022	0.0025	6,936
19	0.912	0.0359	0.5667	26.9	44	0.051	0.0020	0.0020	9,180
20	0.813	0.0320	0.5189	33.9	45	0.046	0.0018	0.0016	10,200
21	0.724	0.0285	0.4116	42.7	46	0.041	0.0016	0.0013	16,300

Q
普通電纜RVVP能不能上電纜拖鏈？

A
嚴格來說，RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜，雖可偶爾移動使用，但不適用于頻繁來回往復彎曲的運動場合。
Q
TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

A
嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
