組合拖鏈電纜
- 產品名稱：
組合拖鏈電纜
- 產品類型：拖鏈電纜
- 產品型號：
- 發布時間：2019-09-17 14:48:28
- 組合拖鏈電纜技術參數
組合拖鏈電纜將數據傳輸信號用電纜、控制電纜或動力電纜集成在一根電纜內用于拖鏈系統，這種拖鏈電纜在使用中既節省了空間又減化了安裝步驟，適合設備內部布線。
組合拖鏈電纜特性
- 用于拖鏈的高柔性電纜，是用于拖鏈的理想電纜。
- 可采用對絞線結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高。
- 可采用單層屏蔽或雙層屏蔽結構，銅網編織或鋁箔為屏蔽材料，可有效防止相鄰線對間的串音，屏蔽也可有效防止來自內部和外部的干擾，使數據傳輸更加安全可靠。
- 由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油，用于連續往復運動下的移動使用。
組合拖鏈電纜應用領域
為需要連續彎折運動應用場合而設計，也適用于機器內部靜態布線。廣泛用于中低速拖鏈系統、機器活動部件連接、機器內部布線。外護套材料耐磨、耐彎曲、防油、防水解、抗菌、阻燃等特性，使得該電纜在自動化應用領域得到很大發揮。

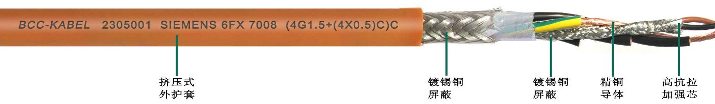

組合拖鏈電纜組成結構
- 導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class5或Class6標準
- 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
- 填充：多股麻繩填充（不同型號有所差別）；
- 內護套：高強度特種復合護套專用材料（不同型號有所差別）
- 屏蔽：芯線絞合成對，每對電纜鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上（不同型號有所差別）
- 外護套：高強度低粘性特種PVC復合材料
- 護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）
組合拖鏈電纜技術參數：
工作電壓：Uo/U 300/300V或300/500V
測試電壓：3000V
彎曲半徑：固定安裝：5x電纜外徑；移動安裝：7.5x電纜外徑
使用溫度：固定安裝：–5° C to 70° C；移動安裝：–5° C to 70° C
-
Q
拖鏈電纜用什么做絕緣？
A拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
-
Q
拖鏈電纜有哪些型號？
A拖鏈電纜型號眾多，一般常見的國產拖鏈電纜型號有TRVV、TRVVP、TRVVSP(TRVVPS)。
