編碼器電纜

文章出處：www.118by.com 作者：BCC 時間：2019-08-06 08:12:12 瀏覽量：返回上一頁

產品名稱：
編碼器電纜
產品類型：柔性電纜
產品型號：
發布時間：2019-08-06 08:12:12

立即咨詢電話咨詢:18001363593

編碼器電纜技術參數

編碼器電纜，應用于伺服編碼系統下，作為連接與控制專用柔性電纜，是可將信號或數據進行編制、轉換為可用以通訊、傳輸或儲存的設備的專用電纜。

根據應用場合的不同編碼器電纜被分為兩類，固定安裝時采用柔性編碼器電纜；移動使用時采用高柔性編碼器電纜，這類電纜常用于拖鏈系統中。

編碼器電纜型號：根據應用場合分為固定安裝和移動使用；根據屏蔽結構分為分屏蔽、總屏蔽和分總屏蔽；根據屏蔽厚度分為單層和雙層；在選擇編碼器電纜型號時以上三個方面要充分考量。

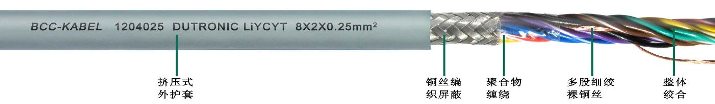

編碼器電纜組成結構

導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class5或Class6標準
絕緣：高強度改性PVC或進口PE材料，顏色區分（可以根據客戶要求來定制生產）
內護套：高強度特種復合護套專用材料（不同型號有所差別）
屏蔽：芯線絞合成對，每對電纜鋁箔包覆，防氧化鍍錫銅網編織屏蔽，編織密度≥85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）
外護套：高強度改性PVC或進口PUR材料
護套顏色：綠色，灰色，黑色（可根據客戶要求定制其他顏色）

編碼器電纜特性

采用雙絞屏蔽電纜結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高；
柔性結構設計，電纜柔韌、耐彎曲，固定安裝及來回往復移動彎曲場合均有適用電纜；
耐油、耐磨、耐折等性能，滿足電纜應用于常規工業環境或復雜惡劣工業環境下的使用需要；
由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。，用于連續往復運動下的移動使用。

編碼器電纜應用領域

高柔性編碼器電纜適用于快速移動及往復運動的安裝場合，廣泛應用于應用于工業伺服編碼器電子系統、自動生成線，倉儲設備，機器人，室內起重機，包裝機械，數控機床和冶金工業等。

編碼器電纜可根據使用環境的差異化，按需求定制：

1、鋁箔、鍍錫銅網編織屏蔽，屏蔽結構分為分屏蔽、總屏蔽和分總屏蔽，單層或雙層可以滿足固定安裝或移動使用環境下對不同電磁干擾強度的使用需要；
2、改性PVC或聚氨酯外護套，滿足電纜應用于常規工業環境或復雜惡劣工業環境下的使用需要。

Q
普通電纜RVVP能不能上電纜拖鏈？

A
嚴格來說，RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜，雖可偶爾移動使用，但不適用于頻繁來回往復彎曲的運動場合。
Q
電纜里增加棉線可加強高柔線的耐彎折性？

A
不少廠商為了凸顯耐彎折性，稱在電線里增加棉線，導線與棉線本身硬度和耐磨度不一樣，加上電線彎折從外觀是看不出來的，加上棉線后，手感電線沒折斷，是因?yàn)槔锩娴拿蘧€沒斷。內部的導線斷掉后，電線便不再導電。棉線不過是填充導線之間空間空隙的，提高電纜的抗拉能力，并不是耐折。
