什么是非屏蔽雙絞線及其優點

非屏蔽雙絞線

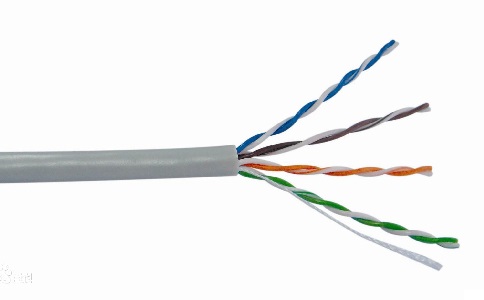

非屏蔽雙絞線(UnshieldedTwisted Pair,縮寫UTP)是一種數據傳輸線,由四對不同顏色的傳輸線所組成,是廣泛用于以太網路和電話線中的一種雙絞電纜。
非屏蔽雙絞線zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成,它們由電話公司所擁有。
目前UTP被廣泛用于計算機網絡,但由于使用過長的UTP電纜傳輸數據會引致信號衰減問題,惟其價格較光纖和同軸電纜低,因此UTP主要用作短途傳輸,一般不多于100米。
UTP電纜末端通常連接RJ-45,以便插入到與其兼容的通信端口中。
如果要加大傳輸距離,在兩段雙絞線之間可安裝中繼器,zui多可安裝4個中繼器。如安裝4個中繼器連接5個網段,則zui大傳輸距離可達500m。
EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。
標準568A:
綠白—1,綠—2,橙白—3,藍—4,藍白—5,橙—6,棕白—7,棕—8
標準568B:
橙白—1,橙—2,綠白—3,藍—4,藍白—5,綠—6,棕白—7,棕—8
非屏蔽雙絞線具有以下優點:
- 1、無屏蔽外套,直徑小,節省所占用的空間,成本低;
- 2、重量輕,易彎曲,易安裝;
- 3、將串擾減至zui小或加以消除;
- 4、具有阻燃性;
- 5、具有獨立性和靈活性,適用于結構化綜合布線。
因此,在綜合布線系統中,非屏蔽雙絞線得到廣泛應用。
-
Q
拖鏈內電纜出現扭曲變形是什么原因?
A拖鏈內電纜出現扭曲變形的原因主要有3種。一是拖鏈內的電纜不是真正的拖鏈電纜;二是拖鏈內的電纜選型不合適;三是拖鏈電纜沒有按照要求正確安裝。
-
Q
為什么號稱幾百萬次的拖鏈電纜幾天就斷線了?
A拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數,是在特定實驗條件下得出的,并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時,電纜的拖鏈彎曲次數就高;反之,當設備環境較為惡劣時,可能導致電纜的拖鏈彎曲次數極速下降。
