哪些情況必須使用拖鏈電纜

文章出處：www.118by.com 作者：BCC 時間：2019-09-09 14:11:36 瀏覽量：返回上一頁

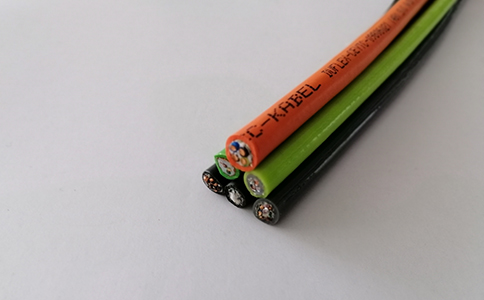

拖鏈電纜適用于反復移動、彎曲的場合

拖鏈電纜也可稱之拖曳電纜，拖令電纜，坦克鏈電纜，哪些情況必須使用拖鏈電纜？

拖鏈電纜是指設置在單元需要反復移動、彎曲的場景，能夠有效避免電纜被磨損、散亂纜放入到拖鏈電纜中去，從而可以有效的保護電纜在移動、彎曲的情況下不容易被磨損。這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。

從定義不難看出，拖鏈電纜得名于用于拖鏈的高柔性電纜，適用于反復移動、彎曲的場合，也適用于對耐磨、抗拉伸要求較高的場合。

拖鏈電纜主要運用的領域：機器人領域、消防系統領域、起重機領域、數控機床領域、自動化設備、工業電子系統領域等。

使用拖鏈電纜有哪些注意事項

1、抗拉中心。可以在電纜的中心根據芯數數量，還有每根芯線交叉區域的空間里，盡可能的有一個真正的中心線填充，這樣能有效的保護絞線結構，防止絞線游離到電纜的中心區域。

2、導體的結構。電纜應該選擇最具柔韌性的導體，一般的導體越細，電纜的柔韌性越好，可是如果導體太過細了，也會產生電纜纏繞現象。

3、芯線絕緣。電纜內的絕緣材料不能彼此粘滯，要求低粘性，絕緣層一定要能夠達到支撐每股單股的導線的效果，所以只有是在高壓成型的PVC或者TPE材料才能夠達到更好的效果。

4、絞線。絞線的結構必須是較佳的絞合節距繞在一個穩定的抗拉中心周圍。絞線結構應按運動狀態設計，如12根絞線，已經從最初的整體絞合，發展到成束絞合的方式。

5、內護套。大部分是甲胄式擠壓成型的內護套，取代了廉價的羊毛材料，填充物或附屬填充物。

總而言之，不同的場所使用的電纜也各不相同。選擇合適的電纜，物盡其用，拖鏈電纜才能達到更好的效果。

Q
采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

A
這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
Q
拖鏈電纜用什么做絕緣？

A
拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
