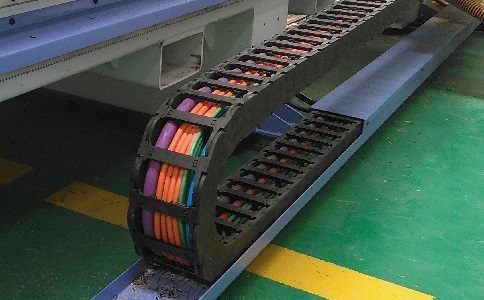

電纜拖鏈選擇標準及選型原則

電纜拖鏈選型需依據具體環境參數而定6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

通常電纜拖鏈選型前需知以下細節：拖鏈將應用于哪種設備；拖鏈安裝方式；使用環境；移動速度；移動加速度；移動行程，使用頻率；彎曲半徑；單位負載（即內部拖鏈電纜，油管或氣管等直徑和單位重量）等環境參數。6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電纜拖鏈選擇標準及選型原則6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 1、要保證負載的拖鏈內部合理均勻分部（重量均勻分布，空間合理分布，液壓管，氣管，油管和電纜zui好用豎隔片分隔成單獨的空間；同種負載數量比較多，直徑差異比較大的話也zui好用豎隔片隔開；若有多層排布的話，也可采用橫隔片在高度方向進行分隔；
• 2、保證負載能夠在拖鏈內部自由移動，防止排布時產生負載之間有纏繞現象；
• 3、根據負載的排布，計算出內高和內寬：通常情況下內高和內寬為負載排布的zui大高度和zui大寬度均要留有10%以上的空間；
• 4、看所用拖鏈是否需用全封閉。

拖鏈內置電纜和氣管，液壓管的數量，類型，直徑決定了拖鏈內腔的尺寸和如何分配。6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

內高：選擇內置電纜、油管、氣管、水管等中zui粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按實際高度作為參考高度。6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

彎曲半徑：通常情況下，選擇內置電纜、油管、氣管、水管等中zui大的彎曲半徑作為參考值，并留有10%以上的空間。6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電纜拖鏈的選型需依據具體環境參數而定，電纜拖鏈的選型固然重要，但電纜拖鏈在使用過程中也要遵循一定的規程。不當的操作會造成產品的使用年限降低，在運行過程中故障率增加，合理的操作電纜拖鏈是保護拖鏈的一種必需方法。6D3拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• Q

  采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

  A

  這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。

• Q

  柔性電纜與軟電纜是什么關系？

  A

  柔性電纜，英文為Flexible cable，早期多用于進口電纜，而在我國的電工專業術語中，軟電纜的英文也為Flexible cable，可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體，具有一定的靈活性，用于固定安裝的場合。
